1.主要設計特點

氣箱脈衝袋式除塵器的主要設計特點是在濾袋上口不設文氏管，也沒有噴吹管，而是用脈 衝閥直接往淨氣室噴壓縮空氣進而向濾袋清灰。這樣既降低噴吹工作阻力，又便於逐室進行檢 測、換袋。電磁脈衝閥數量為每室1?2個，規格為2?3in(lin=2.54Cm)。

氣箱脈衝袋式除塵器集分室反吹和脈衝噴吹等除塵器的特點，增強了使用適用性。可作為 破碎機、烘幹機、煤磨、生料磨、篦次冷機、水泥磨、包裝機及各庫頂收塵設備，也可作為其 他行業設備。為克服氣箱脈衝缺點，有單位對g灰裝置進行了改進，效果明顯。

2.結構

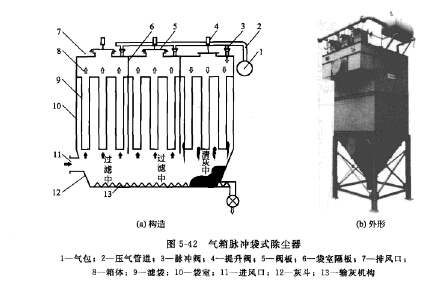

氣箱脈衝袋式除塵器的主要結構見圖5-42,主體由箱體、袋室、灰鬥、進出風口四大部 分組成，並配有支柱、樓梯、欄杆、壓氣管路係統、清灰控製機構等。

(1)箱體箱體主要是固定袋籠、濾袋及氣路元件之用，並製成全密閉形式，清灰時，壓 縮空氣管先進人箱體，不再進人各濾袋內部。頂部設有人孔檢修門，安裝和更換袋籠、濾袋全 部在這裏進行，十分方便，根據規格的不同，箱體內又分成若幹個室，相互之間均用鋼板隔 開，互不透氣，以實現離線（off-line)淸灰。每個室內均設有一個提升閥，以切換過濾氣流。

(2)袋室袋室在箱體的下部，主要用來容納袋籠和濾袋，且形成一個過濾空間，含塵氣體的淨化主要在這裏進行，同箱體一樣，根據規格的不同也分成若幹個室，並用隔板隔開，以 防在淸灰時各室之間的互相幹擾，同時形成一定的沉降空間。

(3)灰鬥灰鬥布置在袋室的下部，它除了存放收集下來的粉塵以外，還作為下進氣總管 使用，當含塵氣體進人袋室前先進人灰鬥，由於灰鬥內容積較大，使得氣流速度降低，加之氣 流方向的改變，使得較粗的塵粒在這裏就得到分離，灰鬥下部布置有粉塵輸送設備，出口還設 有翻板閥等鎖風設備，可連續進行排灰。

(4)進出風口進出風口根據除生器的結構形式分為兩種，一是進風口為圓筒形，直接焊 在灰鬥的側板上，出風口安排在箱體下部，通袋室側麵，通過提升閥板孔與箱體內部相通。二 是進出風口製成一體，安排在袋室側麵、箱體和灰鬥之間，中間用斜隔板隔成互不透氣的兩部 分，分別為進風口和出風U,這種結構形式體積雖大些，但氣流分布均勻，灰鬥內預除塵效果 好，適合於氣體含塵濃度較大的場合使用。

3.工作原理

氣箱脈衝袋式除塵器本體分隔成若幹個箱區，每箱有32、64、96……條濾袋，並在每箱側邊出 口管道上有一個氣缸帶動的提升閥。當除塵器過濾含塵氣體一定的時間後（或阻力達到預先設定 值)，清灰控製器就發出信號，比較好個箱室的提升閥就開始關閉切斷過濾氣流；然後箱室的脈衝閥 開啟，提升閥重新打開，使這個箱室重新進行過濾工作，並逐一按上述程序完成全部清灰動作。

氣箱脈衝袋式除塵器是采用分箱室清灰的。淸灰時，逐箱隔離，輪流進行。各箱室的脈衝 和清灰周期由清灰程序控製器按事先設定的程序自動連續進行，從而保證了壓縮空氣淸灰的效 果。整個箱體設計采用了進口和出口總管結構，灰鬥可延伸到進口總管下，使進人的含塵煙氣 直接進人已擴大的灰鬥內達到預除塵的效果。所以氣箱脈衝袋式除塵器不僅能處理一般濃度的 含塵氣體，且能處理髙濃度含塵氣體。

4.選用注意事項

選用除塵器主要技術參數為風量、氣體溫度、含塵濃度與濕度及粉塵特性。根據係統工藝設計 的風量、氣體溫度、含塵濃度的髙數值，按略小於技術性能表中的數值為原則，其相對應的除塵 器型號即為所選的除塵器型號。濾料則根據入口濃度、氣體溫度、濕度和粉塵特性來確定。

5.技術參數及外形尺寸

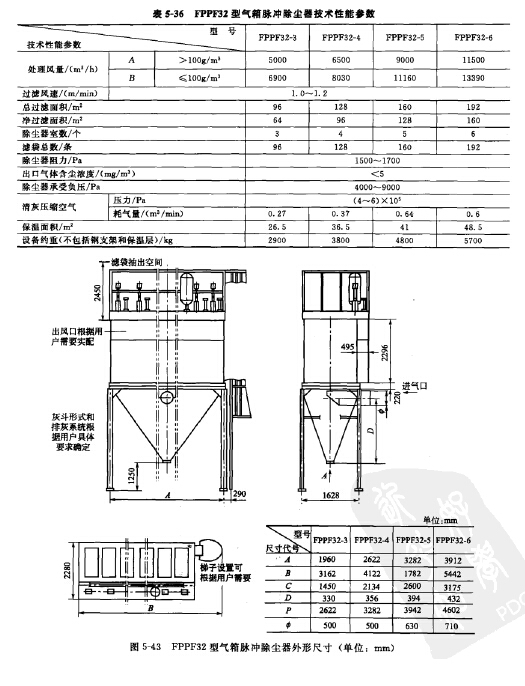

FPPF32型氣箱脈衝除塵器技術性能參數見表5*36，外形尺寸見圖5-43; FPPF64型技術性能參 數見表5-37，外形尺寸見圖5-44。另外還有FPPF96型、FPPF128型，因應用問題較多不再詳列。
