脈衝布袋除塵器用於含塵空氣的粉塵分離，使含塵空氣經過濾介質得到淨化，以滿足現代化環保要求，該設備的清灰係統采用電子脈衝控製。脈衝寬度及周期調節靈活，具有噪音小、電耗低、操作方便等優點。廣泛適用於糧食、飼料、建材、化工、冶金、醫藥等行業的通風除塵及粉塵回收。
1.0 除塵器概述
除塵器係統采用負壓設計，除塵器係統包含圓形殼體、高精度高品質的覆膜濾袋、籠架、脈衝噴吹係統、旋轉下料閥、膨脹式真空切斷閥門、控製器及儀表電氣等整套部件，使除塵器具有完善、先進的過濾、收集功效。
該除塵為室外放置類型。選用脈衝清灰方式來清除除塵布袋在工作時的集塵，由於脈衝清灰效率高，是被普遍認同、接受的一種成熟的清灰方式，使用高效高分子覆膜濾袋，相比傳統濾袋除塵器，同時保證在平穩的壓差下的高精度過濾。
2.0 部件描述
2.1 殼體結構
2.1.1 花板
花板采用厚度為6mm的碳鋼，有加強筋，操作中有很強的抗彎折能力。花板孔的加工過程嚴格，滿足精度要求，花板孔的切口處理也有極嚴格的工藝要求，確保花板和除塵布袋完美的密合在一起。花板與殼體焊合在一起，杜絕粉塵漏過。
2.1.2 淨氣室
淨氣室模塊包括花板，清灰係統及檢修門。淨氣室模塊設計為工廠預裝件，以確保安裝精確匹配及無泄漏焊接。
2.1.3 含塵氣室
含塵氣室為除塵器下部殼體模塊，模塊內含濾件，範圍從灰鬥頂部直至花板。含塵氣室模塊配加強筋以保證在設計壓力下工作，此為工廠預裝件，以確保安裝精確匹配及無泄漏焊接。
2.2濾件
頂裝式彈簧漲圈口濾袋
MC脈衝除塵器采用頂裝式彈簧漲圈口形式，能充分保證濾袋與花板之間的密封性。同時，采用這種結構，使安裝與拆卸濾袋更為方便，無須特殊工具。采用特殊的高分子覆膜濾袋，在正常操作條件下，提供穩定而長時間的使用壽命。
2.3脈衝噴吹係統
2.3.1 噴吹管
脈衝噴吹清灰即反吹氣體脈衝直接從每個濾袋中心頂部噴吹下來，將聚集在濾袋表麵的粉塵清除。在線氣體脈衝形成瞬間“衝擊波”和文丘裏效應，可以有效地使濾袋外表麵的聚集物鬆動滑落，這樣該過濾單元可以比其他係統有更高的氣布比。同時這種設計降低了維修費用，同時防止氣流波動，保證過濾效率，延長濾袋壽命。
2.3.2 脈衝氣包
脈衝氣包是與脈衝閥、電磁閥、安裝板以及其它零件一起提供的。氣包由碳鋼鋼管加工而成，確保使用壽命；同時該氣包經過工廠嚴格測試，確保閥門工作正常並且沒有任何泄漏現象。

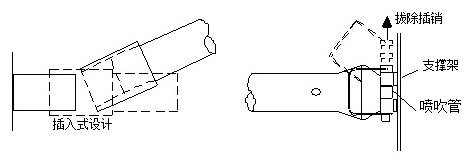

2.3.3 分體式吹管組
分體式吹管組使用特別開發的固定夾，可以保證吹管口與濾件精確的對中度。特殊的吹管連接組件，確保良好的支撐和精確的對中度。
2.3.4 1-1/2” (48mm)膜片式脈衝清灰閥
選用雙膜片閥，經過專家設計，將提供比普通單膜片閥更高的清灰效率。由於清灰效果加強，效率提高，清灰次數便減少了，這樣即節省反吹氣體，又可延長濾袋壽命。高品質和可靠性的脈衝閥，壽命100萬次以上。
2.4 控製器及儀表電氣
時序清灰控製器能自動控製脈衝閥的清灰，又可手動設定清灰時間與間隔。控製器使用電壓為220V。控製脈衝時間為30 to 350ms可調，脈衝間隔為5sec to 180 sec 可調。
控製係統包括在客戶的DCS係統之內，具體步驟參見相關的順控表和控製描述。

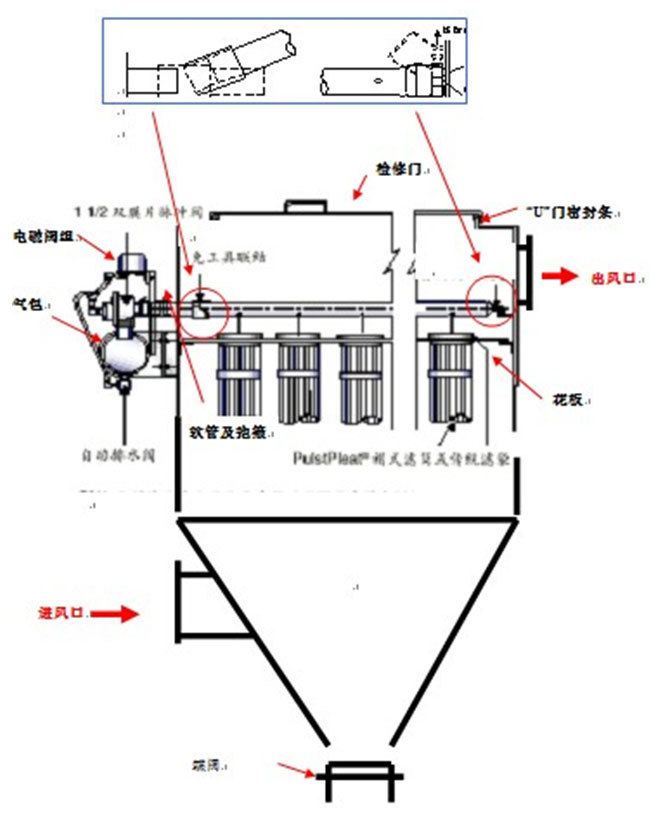

4.0除塵器及主要配置示意圖
