一、概述：
我公司根椐目前環保行業要求，而采用日本歐姆龍公司可編程控製器(PLC) 開發了一係列除塵器自控設備。(如XDC、MDC、HMC、DMC、LGMC、PPW、PPCS、LFEF、FGM型等各袋式除塵器) 它具有編程簡便、維護工作量小、運行可靠是目前環保行業的首選產品。
二、產品簡介：

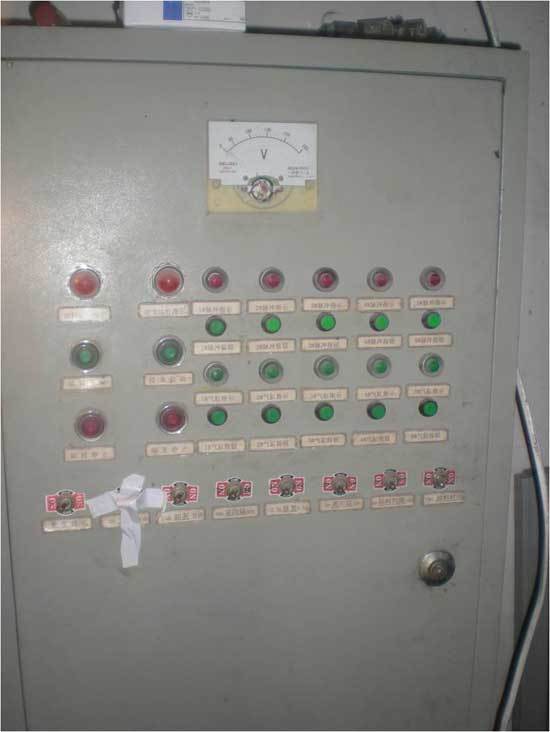

在使用本產品前請詳細閱讀本說明書和有關圖紙資料，本櫃采用內處噴塑外型美觀大方經久耐用。
本產品可根椐用戶需要定製機旁控製、集中控製、設置中央備妥信號、運行信號、故障信號、超溫報警信號等。普通控製實行手動和自動控製方式，為了解決原PLC內部輸出繼電器易損壞原因，我公司及時改進PLC外圍電路，使本產品更加方便實用，確保設備正常運行。
三、設備安裝與維護
1、避免陽光直接照射避免雨水淋濕，環境溫度保持－10℃一35℃內。
2、相對濕度在10一90％PH範圍內。
3、避免腐蝕性、可燃性、爆怍性氣體接觸。
4、避免直接撞擊和振動。
5、避免閑雜人員亂摸亂動。
四、主要技術參數
本櫃電源為三相四線製，380V(控製電源220V、電源電壓波動好在正負10％範圍內) 。
控製對象：
（1）收塵提升電磁閥 6隻 功率8.0W DC24V
（2）收塵脈衝電磁閥 6隻 功率8.0W DC24V
（3）收塵卸料器 1台 電機功率2.2KW AC380V
（4）收塵拉鏈機FU 1台 電機功率3KW AC380V
（5）可實行遠控和本地控製兩種選擇 並且設置無源接點: 運行信號、備妥信號、故障信號。
五、工作原理：就本台設備介紹其工作過程
1、開機前首先打開本控製櫃檢查電源線和電器元件接頭有無鬆動或脫落，檢查熔斷器內有無適的熔芯（1一2A），氣路壓力必須達到3Kg以上。
2、合上本櫃空氣開關，控製電源接通（用萬用表測量一下電源電壓與控製櫃電壓表是否相符合、動力電源380V、控製電源220V電壓波動應小於10％）、控製電源信號燈亮。
3、檢查好本櫃輸出端子至除塵設備上的各電磁提升閥和電磁脈衝閥有無短路和斷路（如有短路故障將會造成控製空開Q2跳閘、或FU熔芯熔斷，影響正常清灰工作）。各端子輸出對各室的電磁提升閥和電磁脈衝閥是否相對應，否則將影響清灰效果，除塵風機與控製櫃熱繼電器線輸出相對應，(開機前關閉風機調節閥門，風機開啟後打開調節閥門，停機後好把調節風門關閉，避免風機啟動時忘記關閉調節閥門，起動電流大影響電器使用壽命)。
4、做好以上工作將本櫃開關SA1置自動位置，本櫃將按照工藝要求自動執行各室清灰工作。
5、自動工作時間：當SA1置自動位置、SA2置快檔位置、如PLC內當前值為6、除塵清灰將從1#室開始即PLC通電30秒鍾後，1#室提升閥開始工作、5秒鍾後1#室脈衝閥工作0.3秒停止，1#室脈衝閥停止工作5秒鍾後、1#室停止清灰工作。等20秒鍾後2#室電磁閥開始工作、5秒鍾後2#室脈衝閥工作0.3秒停止，2#室脈衝閥停止工作5秒鍾後、2#室停止清灰工作。等20秒鍾後3#室電磁閥開始工作、5秒鍾後3#室脈衝閥工作0.3秒停止，3#室脈衝閥停止工作5秒鍾後、3#室停止清灰工作。以此順序完成1#室到6#室的自動循環清灰工作
控製櫃的快、中、慢檔時間設定根椐工藝要求有；（快檔30S間隔、中檔60S間隔、慢檔120間隔）
6、當SA1置手動位置時，請參照自動工作時間來完成各室的清灰工作。
7、當主機停止工作時應先停止除塵風機，等各脈衝閥自動清灰一次或手動將各脈衝閥自動清灰一次，後停拉鏈機和卸料器、後把控製櫃電源關閉。
8、檢修電氣或設備時一定要關閉電源並掛工作牌！嚴禁無電工操作證人員檢修電器設備！
9、如實行遠控，可將SA1按鈕置自動位置，SA3置遠控位置，啟停中控按鈕即可(清灰選擇間隔: 調整按鈕SA2 快 中 慢 )
