電袋複合式除塵器是利用靜電力和過濾方式相結合的一種複合式除塵器。

一、電袋複合式除塵器分類

複合式除塵器通常有三種類型。

1.串聯複合式

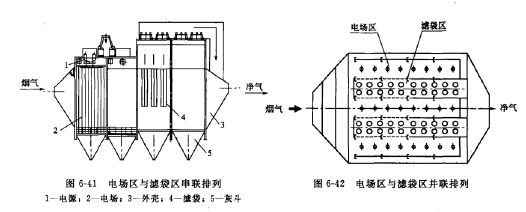

串聯複合式除塵器都是電區在前，袋區在後如圖6-41所示，串聯複合也可以上下串聯， 電區在下，袋區在上氣體從下部引人除塵器。

前後串聯時氣體從進口喇叭引人，經氣體分布板進人電場區，粉塵在電區荷電進人部分被 收下來，其餘荷電粉塵進人濾袋區，濾袋區粉塵被過濾幹淨，純淨氣體從濾袋的淨氣室，後 從淨氣管排出。

2.並聯複合式

並聯複合式除塵器電區、袋區並聯如圖6-42所示。

氣流引人後經氣流分布板進入電區各個通道，電區的通道與袋區的每排濾袋相間橫向排 列，煙塵在電場通道內荷電，荷電和未荷電粉塵隨氣流流向孔狀極板，部分荷電粉塵沉積在極 板上，另一部分荷電或未荷電粉塵進入袋區的濾袋，粉塵被吸附在濾袋外表麵，純淨的氣體從濾袋內腔流人上部的淨氣室，然後淨氣排出。

3.混合複合式

混合複合式除塵器是電區、袋區混合配 置如圖6-43所示。

在袋區相間增加若幹個短電場，同時氣 流在袋區的流向從由下而上改為水平流動。 粉塵從電場流向袋場時，在流動一定距離 後，流經複式電場，再次荷電，增強了粉塵 的荷電量和捕集量。

此外，也有在袋式除塵器之前設置一台 單電場電除塵器，稱為電袋一體化除塵器， 但應用比電袋複合式除塵器少。
