(1)結構特點

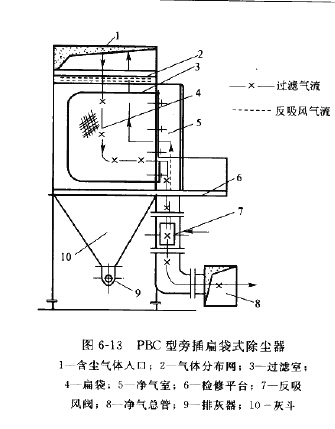

PBC型旁插扁袋式除塵器是采用上進風、下排風、順流外濾式、反吸風清灰方式，如 圖6-13所示.適用於120t：以下的含塵氣體場合^ PBC型旁插扁袋式除塵器的結構特點是采用扁袋式旁插安裝，在相同的箱體容積內， 安排更多的過濾麵積^同時，可以根據處理不同風量的需要，以相同的過濾單元結構，組成不同規格的組合形式。

另一特點是清灰采用大氣反吸風結構， 借助除塵器的負壓運行，當清灰時*反複啟 閉反吸風閥，使濾袋重複吸癟和鼓脹，以抖 落濾袋外表麵的粉塵，達到清灰目的。

(2)組合式旁插扁袋式除塵器

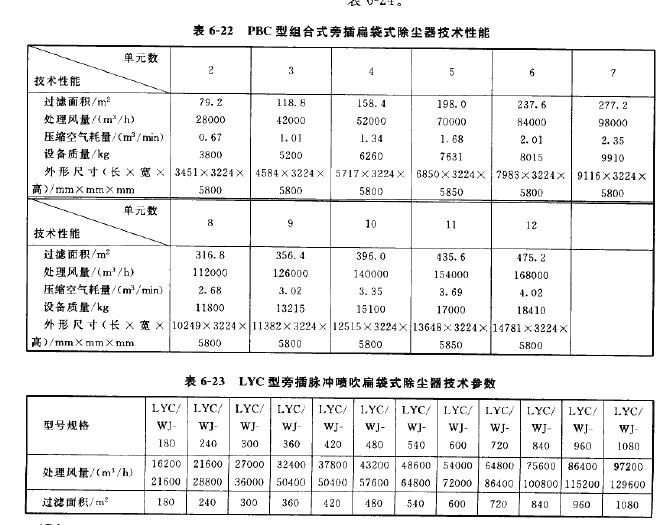

①PBC型組合式旁插扁袋式除塵器 PBC型組合式旁插扁袋式除塵器的係列有單 元數為2?I2共11個組合式規格，其技術性 能見表6-22。壓力損失約800?1200Pa，入 口粉塵濃度小於30g/m3 ,除塵效率大 於 99.5%。

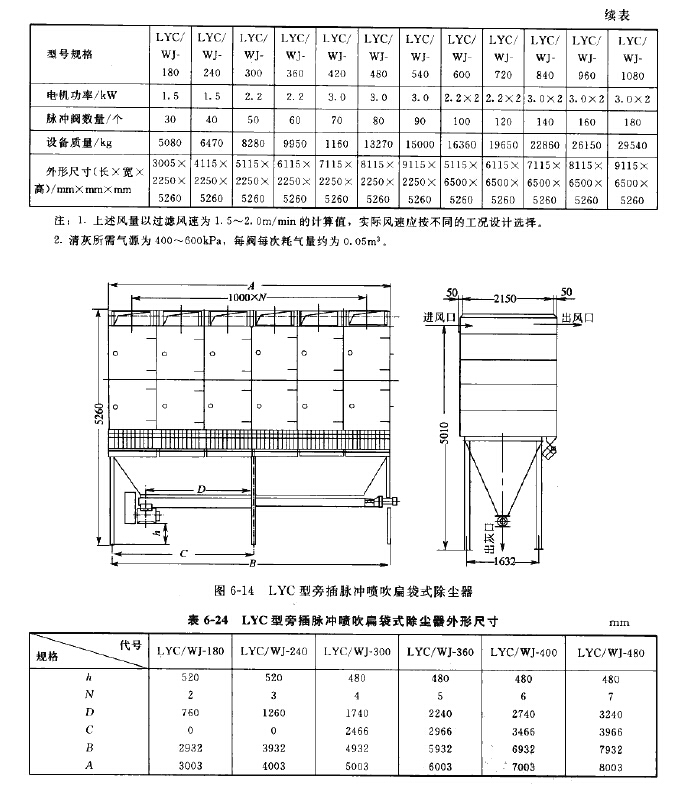

②LYC型旁插脈衝噴吹扁袋式除塵器 LYC型旁插脈衝噴吹扁袋式除塵器是模塊式 定型產品，在噴吹每個濾袋時其噴吹直徑和 數量，以及脈衝閥的選型都是固定的。其技 術參數見表6-23,外形尺寸見圖6-14和 表 6-24。
