除（chú）塵器_推焦車除塵器_裝煤車除塵器_布袋除塵器_【17C.COM（hǎi）環保】

除（chú）塵器設備中鋼（gāng）結構約占（zhàn）整個設備重量的70%以（yǐ）上（shàng），因而正確合理的選用鋼結構的材質 (鋼種）和規格，對設（shè）備的投（tóu）資（zī），工程質量與建設進度》都有很大的影響。

1.材質（zhì）

在工業與民用建築業（yè），對鋼結構材質（zhì）的要求，在各種規範、規（guī）程設（shè）計手冊中都有比較詳細 具體的規定；結（jié）合這些多年來長期科學的實踐經（jīng）驗基礎上製定的規定，來考慮除塵設備的選材 是（shì）合適的。首先（xiān）除塵設備沒有很大的垂直荷重，比一般的工業建築要小得多，也沒有高（gāo）層建築 巨大的水平風力和地震力，也不會產生在使用期間（jiān）達幾百萬次的疲勞應力和頻率（lǜ）很高的麄動 力》大型除塵設備內無論是正壓（yā）式或負壓式大不超過7000?8000Pa (即0. 007?0. 008MPa),連低壓容器也夠不上，設備能承受帶塵氣體溫度都小於3001C,再大則須增設冷 卻器，或加混合冷風裝S.否則布袋也受不了。鑒於以上情況除塵設備中的鋼結構可采用一般 常用的碳素鋼Q235鋼即可。

Q235鋼又分為A、B、C、D四個（gè）等級，除塵設備采用A級或B級即可；A級和（hé）B級的 化學成分和力學性能（néng）基本（běn）相同，區別是A級不要求做衝擊試驗，而B級要用常溫衝擊試驗及 V形缺口試（shì）驗，主要是控製其韌性。從冶煉脫氧方法上又可分成三種不同的鋼即沸騰鋼（F)半（bàn）鎮靜（jìng）鋼（b)及鎮靜鋼（gāng）（Z)。鎮靜鋼的優點是強度、韌性、冷脆敏感性、可焊性均優於沸騰鋼（gāng），可在衝（chōng）擊荷載及低溫區 域（當地低設計氣溫在15*C以下）使用。沸騰鋼脫氧未淨的雜質，但塑性較好，可以用堿性焊（hàn）條施焊。我國近（jìn）年來冶煉方法不斷提 高改進，在除（chú）塵結構中使用是可以（yǐ）保（bǎo）證安（ān）全的。

在選擇除（chú）塵設（shè）備的鋼種要考慮的問題：在多個濾袋室的設（shè）備中（zhōng）其室（shì）和室，室和外（wài）界的隔板 會受到壓和無壓的兩種狀態，使（shǐ）壁板及加強構件（jiàn）產生（shēng）反複應力（lì），灰鬥中也會有類似影（yǐng）響。此外 在室外設計溫度較低的地區（我國北方）宜采（cǎi）用B類鋼。

根據經驗，一般鋼板材厚度不超過20mm,工型鋼（gāng）、槽鋼、角鋼厚度不超過12mm,在鋼 結構設計規範（GBJ 17)中（zhōng）屬於比較好類，設計強度不（bú）準減。以下是我們建議的除塵器各部位 選用的鋼種鋼號（hào）。

①濾袋（dài）室箱體壁板、灰鬥壁板、筘（kòu）體與灰鬥間的承上啟下的承重梁，采用Q235B(b、Z)鋼。

②濾袋中的立椎、梁、內（nèi）撐杆、壁板內外加勁杆或（huò）肋，灰鬥內外加勁（jìn）杆，內撐杆以及支 承濾袋（dài）室的（de）下部框架、立柱、柱間支撐、平台梁、梯子、鋪板等均可采用Q235A(F、b、Z)鋼。

③地腳螺栓，一般屬（shǔ）設（shè）備附件（jiàn），與設備一起供貨，采用Q235B鋼，其標（biāo）準見（jiàn）GB 799。

2.規格

近年來國民經濟持續快速（sù）發展，冶金工業在產品數量及質量上有（yǒu）很大提高，產品的（de）規（guī）格和 品種也增（zēng）多不少，過去在除塵設備的鋼結構中常用普通的工、槽、角、板來製作，現在可用軋 製的H型鋼和冷彎型鋼替（tì）代，這些產（chǎn）品在市場上可以隨時買到。

軋製H鋼與（yǔ）過去用三塊板焊接而成的所謂焊接（jiē）H型（xíng）鋼相比，其優點是省去四條主焊縫，焊接（jiē）殘餘（yú）應力小，無須（xū）焊縫質量檢驗，無須焊後校直變形，製作成本（běn）可節（jiē）省30%左右，在除（chú） 塵設備中可廣泛用在下部框架之立柱、橫梁、平（píng）台次梁及濾袋（dài）室中的立柱（zhù）及橫梁等部（bù）位。

冷彎（wān）型鋼在我（wǒ）國生（shēng）產已有數十年的曆史，過去（qù）使用者少，不被人認識，近年來已有發展。 冷（lěng）彎型鋼壁薄，做成封閉方形或矩形（xíng），剛性（xìng）好，抗扭性好，兩頭一封使之單麵腐蝕，單麵塗 裝，其開口型鋼可用作濾袋室壁板的加勁、檢修門及門（mén）框等。其閉口型鋼可用於濾（lǜ）袋室內支撐 及（jí）灰鬥支撐等。國外甚至用大型閉口方鋼（gāng）來做下部框架之立柱及柱（zhù）間支掙。冷彎薄壁型鋼比原 有普通型鋼可節省鋼材量15%?25%。

冷彎型鋼（gāng）如遵照規範設（shè）計的構件，通常是以薄板局（jú）部失（shī）穩而達到破壞極限，故不必（bì）使用（yòng）強 度較高的鋼種，仍采用Q235A或B鋼（gāng）為宜（yí），其技術條件見（jiàn）GB 6725。但必（bì）須做冷彎彎心試驗。 製作時須製訂合理的焊接工（gōng）藝。

3.Q235鋼的主要技術性能

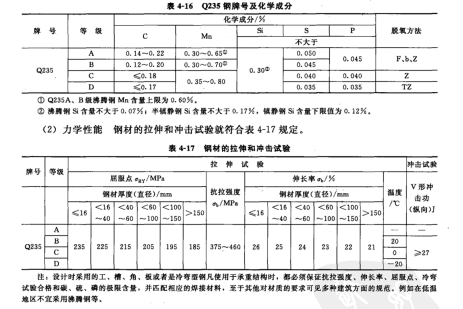

(1)鋼（gāng）的牌號和化學成（chéng）分（熔煉分（fèn）析）應符（fú）合表4-16規定。
