改造前的技術參數為鍋爐型式：超髙壓一次再熱自然循環煤粉鍋爐；大連續蒸發 670t/h;鍋爐燃煤童（設計值）88.924t/h丨設計空氣過剩係數（爐膛出口）1. 25;燃燒方式： 四角切圓；空氣預熱器型式：管式空氣預熱器。

靜電除塵器型號：KFH165-3 型> 電場數：單室三電場；單台處 理風量：約666250mVh»麵積： 165m2,設備阻力：294Pa,進出口 形式：水平進出口、喇叭式煙箱雙 進單出。

引風機型號：Y4-73-IINQ29.5F 型；流量：TZlSOOmVh;壓頭: 3259Pa；配用電動機：YD800-3-8/ 10型雙速電動機》轉數：740/590r/ niinj工作電壓：6000V»功串： 1250/630fcW。

1.電除塵器改造為袋式除塵器的內容

(1)工藝部分

①係統設計煙氣溫度、煙氣量。根據電廠提供的設計資料，設計煙氣溫度100?1651C, 單台處理風量為1011000m3 (標)/h,

②係統工藝流程。根據鍋爐運行及其煙氣特性，除塵係統工藝流程如下：

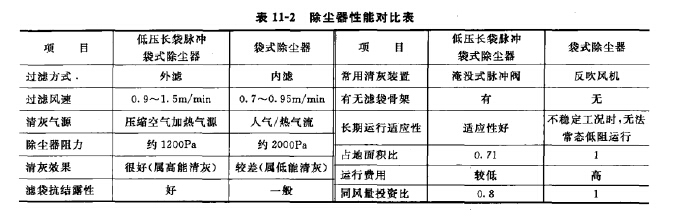

(2)脈衝袋式除塵器國內外除塵器電改袋的成功實例中（如澳大利亞、美國等國家>, 靜電除塵改造為脈衝袋式除塵器常選用低壓長袋脈衝袋式除塵器形式，其結構性能與普通反吹風袋式除塵器對比見表11-2，

結合國內外除塵電改袋的成功經驗，本工程針對改造項目的固有特性和要求，在滿足處理 煙氣量的前提下，保留原電除塵設備本體結構和外殼加以利用，靜電除塵改造為袋式除塵采用 低壓長袋脈衝袋式除塵器形式。

①除塵器基本結構。根據電廠鍋爐運行和原有設備情況，除塵器確定選用負壓運行、在 線清灰、離線檢修結構的長袋低壓脈衝袋式除塵器，型號為LTFDY-24600。除塵器分為12個 單元，進、出煙道分為四路，每路分別連接3個過濾室、3個淸灰室。

②除塵器工作原理。除塵器本體結構為側進側出，含塵煙氣由除塵器的楔形通道（為保 證氣流分布），經氣流分布板進人除塵器的下部箱體和灰鬥，爾後經灰鬥一次擋板後進人箱體 下部靜壓區，由導流板分布均勻後進人過濾區。煙氣穿過濾袋時，粉塵被阻留在濾袋外表麵， 淨化後的煙氣經濾袋口進人清潔室，由出風通道排出，除塵本體內的導流裝置可保證煙氣分布 的均勻性，延長濾袋的使用壽命。

除塵器運行一段時間後，由於濾袋阻留粉塵的增多，濾袋過濾阻力將增大，此時除塵器將 對濾袋進行清灰。由自控係統按照設定的（差壓或時間）控製程序，逐室逐排執行自動脈衝噴 吹，清落的粉塵集於灰鬥，由卸灰閥卸人下級輸灰係統。

該低壓在線脈衝除塵器在運行過程中自動重複控製程序，保證含塵煙氣除塵達標後排放。

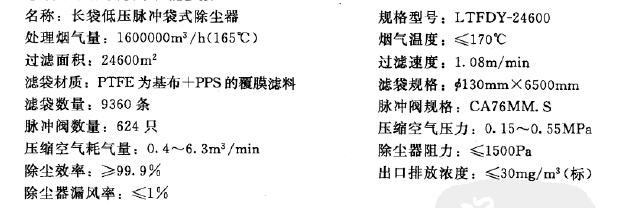

③除塵器主要技術性能參數

2.除塵器安全保護係統

由於電廠鍋爐配套的袋式除塵器有其一定的特殊性，因此需要配置一定的安全保護措施， 在開始設計階段設有自動噴粉裝置、旁路煙道和噴水降溫係統等保護措施。

(1〉自動噴粉裝置在鍋爐投油燃燒時需要采用噴粉裝置，用於保護除塵器的濾料不受

損失。

自動噴粉係統的噴吹量8?lOg/m3,鍋爐機組一次啟動時，預塗灰約需粉煤灰5t。係統 內包括貯灰罐、倉頂除塵器、卸灰閥、給料器、氣力輸送管道、輸灰風機、吸灰風機和閥門 等。噴粉係統供灰來源的貯灰罐及預塗灰來源可由除塵器灰鬥經氣力輸送管道或灰罐車輸送。 噴粉管道從貯灰罐引出，進入除塵器進口前豎向煙道。噴粉管道采用DN180X6的無縫鋼管， 含粉塵氣體流速20?25m/S

鍋爐投油燃燒一般有三種情況：一是鍋爐點火啟動，噴油燃燒，加熱爐膛；二是當鍋爐負 荷低於80%時，若燃燒不穩定，噴油助燃；三是鍋爐滑參數停爐後期，噴油穩燃。

(2)旁路煙道除塵係統設置有旁路煙道。在鍋爐點火、爆管、煙溫過高或過低等非正常 狀態下，使用旁路煙道，對袋式除塵器實施隔離保護。當鍋爐正常運行時，關閉旁路煙道，並 采用特殊措施防止旁路煙道短路。

(3)噴水降溫係統為防止鍋爐出口煙氣短期超溫，產生燒袋現象，需要采取煙氣降溫安 全保護措施，本係統采用噴水霧化降溫係統。

在鍋爐煙氣出口處及除塵器進口前各安裝有溫度傳感器，檢測並顯示兩次煙氣溫度，溫度 信號傳送至PLC，並由PLC對溫度值進行預編程序裏的邏輯判斷，並發出相應報警或指令。 在鍋爐出口煙道上安裝三組噴水噴嘴，降溫采用電廠消防水，在鍋爐正常運行時，需有微量壓 縮空氣通過旁路管進人噴嘴，噴入煙道內，以防煙氣中的飛灰堵塞噴嘴。

噴嘴是噴水降溫係統中的關鍵設備。噴水降溫功能的實現在很大程度上取決於霧化噴嘴 的性能，如水霧化粒度大小、均勻性、噴射速度、射程、噴射角度、噴射水量、耐腐蝕性、耐 磨性等，這些都與霧化噴嘴材質、結構形式、布置方式及其係統有關，根據燃煤鍋爐煙氣特性 和電廠現場條件，選擇合適的霧化噴嘴。

(4)煙氣含氧量監測係統從煙氣實測數據來看，煙氣含氧量偏髙，建議從鍋爐設備、燃 燒方式等方麵進行改進。

同時，在煙道上設置測02含量儀，監測並報警，及時采取措施，保證煙氣中的含氧量在 正常範圍內，確保濾袋正常的使用壽命。

3.煙氣在線監測係統（CEMS)

對於除塵器改造來說，煙氣在線監測係統中的除塵器出口煙塵排放的監測是必不可少的， 以便於及時發現除塵器內是否發生破袋，並快速找出破袋位置，進行處理。煙氣在線監測係統 是對煙氣的煙塵排放濃度、各種排放汙染物和煙氣成分進行實時連續監測的裝置。隨著環保製 度的進一步加強，煙氣在線監測係統將逐步成為鍋爐煙氣排放的配套監測裝置。一方麵，連續 監測係統的設置有利於提高電廠環保管理水平，成為有效控製汙染物排放的重要手段。另一方 麵也適應了環保製度和環保管理部門的要求。

因此，煙氣排放的監測應優先考慮裝設煙氣在線監測係統。

4.其他輔助係統

(1)除塵器進口煙道、出口煙道除塵器進口煙道母管保留，除塵器進口分支煙道保持與 母管煙道接口的原有標髙，除塵器出口煙道母管保留，保持除塵器出口分支煙道與母管煙道接 口的原有標高，所有新增煙氣管道均采用5mtn厚的鋼板焊接製作，並按設計標準設置支撐 杆、加固肋。保溫采用80mm岩棉板，外保護層采用鍍鋅鐵皮。


(3)淸灰係統除塵器清灰依靠脈衝閥通過脈衝在瞬間釋放壓縮空氣噴吹來完成，脈衝閥 的壽命，直接影響除塵器的運行可行性。因此電磁脈衝閥采用GOYEN公司的產品，型號為 CA76MM.S，該閥使用壽命長（100萬次以上），同時其流量係數高，阻力低。

(4〉引風機的改造電除塵器改袋式除塵器，電除塵器的阻力一般為200?300Pa,而采 用袋式除塵器阻力將達1500Pa,兩者阻力差約為1200Pa,且煙道上增設了噴灰裝置，煙道阻

力亦有所增加。因此，為保證改造係統的長期穩定運行，有必要對現有引風機進行改造，增加 引風機全壓。

據此，為保證改造後引風機能夠長期安全穩定地運行及其高效率，將原先3台引風機進行 整體更換，其電機和基礎均保留不動。

5.自動控製和電氣係統

全部除塵係統的設備都將分為自動控製和手動控製兩種控製方式，當係統在手動狀態時， 設備的啟停由操作人員按照當時的生產工況和搡作規程，通過計算機進行手動啟停，

控製係統能完成除塵係統內所有的測量、監視、自動控製、保護、聯鎖和記錄等功能。

(1)主控製係統控製係統采用以微處理器技術為基礎的監控係統，該係統由分布式處理 單元、操作員站、工程師站、數據通信係統和人機接口等組成。

為保證除塵效率和除塵設備的安全經濟運行，以及更易於實現除塵設備的控製係統與鍋爐 控製係統DCS進行通信，除塵部分的控製係統采用與鍋爐DCS相同的控製係統。XDP&4000 控製係統的功能將達到使運行人員無需現場人員的配合，在控製室內即可實現對除塵設備及其 附屬係統的啟、停及正常運行工況的監視、控製和調整，以及異常與事故工況時的報警、聯鎖 和保護，以CRT、鍵盤和鼠標作為監視和控製中心，實現整個除塵係統的集中控製。

(2)輸灰係統控製當除塵器灰鬥內積灰到設定高度時，係統會發出灰鬥料位髙報警，然 後開始卸灰。

(3)報警和聯鎖保護包括：煙氣溫度高報警及保護、除塵器差壓高報警、貯灰罐料位 高.低報警、壓縮空氣供氣壓力低報替、出口煙氣含塵量高報簧、灰鬥料位高報瞀、空預器出 n溫度高報警、空壓機狀態異常報替。

(4)電氣部分袋式除塵器的電氣係統電源利用給原廠2台電除塵變壓器供電的兩路獨立 電源進行直接供電，利用原電除塵器的變壓器，無須大_度改變原電源回路，經濟可靠，一直 安全可靠運行。

袋式除塵器的用電設備總安裝容量為261kW,計算負荷為124.3kV • A。同時為確保袋式 除塵器供電的可靠性並兼顧經濟性，設置備用電源自動投人裝置（APD〉，保證兩路電源互為 備用。用電設備配電采用放射形直接供電，動力用電設備采用控製室和現場兩處控製方式，現 場安裝就地操作櫃，方便設備調試。

①主要設備。低壓開關櫃采用GCS型低壓抽屜式開關櫃，開關櫃全部采用模數化鍍鋅型 材組裝而成，各回路采用功能單元化，供電可靠，操作靈活方便，便於維修，各回路主開關選 用高分斷能力的塑殼斷路器。

低壓電力電纜選用聚氣乙烯絕緣銅芯電力電纜，控製電纜選用聚氣乙烯絕緣護套銅芯控製 電纜，均選用C型阻燃電纜，所有電力電纜均（jun1）按允許載流童選擇，電纜敷設采用電纜橋架和 鍍鋅鋼管敷設。

②低壓配電所布置。袋式除塵器所需的電氣配電櫃集中布置在原電除塵裝置的配電室。

③操作電源。0.38kV開關櫃控製及信號電源AC220V，用電設備可以實現控製室和就地 兩處控製。

④照明係統。各工作場所的照度標準值符和相關規範要求，袋式除塵器的配電箱至燈具 的照明線路采用導線穿鋼管明設，照明選用鹵素投射燈，在就地配電箱上集中控製。

⑤防雷、接地。低壓配電裝置的接地電阻不大於防直擊雷接地和防感應雷、防靜 電、保護和工作接地共用一個接地係統，係統和原接地網進行可靠的連接。

6.經驗和教訓

(1)關於濾料的選擇電廠在初采用的濾料為以PTFE基布的PPS覆膜濾料，該濾料在使用一段時間後，出現了一些問題，主要是濾料的透氣性下降，膜出現破損的情況，後來對 濾料進行了全部的更換。其阻力下降明顯。

(2)關於除塵器的保護措施設置適當的除塵器保護措施是必要的，但是過於保護也是沒 有必要的，電廠由於是比較好套大型的發電機組配套的鍋爐由電除塵器改造為袋式除塵器，缺乏 實際的運行經驗，因此在設計時設計了自動噴粉、旁路和噴水降溫裝置，並且能夠在線進行檢 修，實際上是實際運行中，電廠已經取消了自動噴粉、旁路和噴水降溫裝置，目前僅僅保留了 簡易噴粉係統，除塵器的在線檢修裝置也巳經取消。

(3)自動控製係統除塵器的自動控製係統在初期采用了 DCS係統，實際應用證明，采 用DSC係統控製脈衝閥並不經濟且不能理想的控製脈衝閥的動作，因此脈衝閥的控製宜采用 PLC控製係統，由於電廠的自動化程度高，除塵器的其他控製可以采用DSC控製係統進行 控製。

(4)除塵器的進氣方式除塵器的進氣方式，影響到除塵器的運行阻力，焦作電廠開始采 用從灰鬥進人的方式，由於設計存在一定的問題，使得除塵器的淸灰效果下降，二次飛揚嚴

重，吸收了 4*爐的經驗，進氣方式進行了改 變，對氣流組織進行了基礎研究，並取得了一 定的理論數據，可以指導今後袋式除塵器的進 風設計，以保證除塵器的運行效果。

(5)其他袋式除塵器廣泛地應用於冶金 和水泥行業，由於電廠鍋爐煙氣的特殊性，它 不同於冶金和水泥行業，因此需要在一些細節 的設計中加以注意，如壓縮空氣係統、淸灰係 統、自動控製係統和保護係統等，不能夠按照

以前的袋式除塵器進行設計。

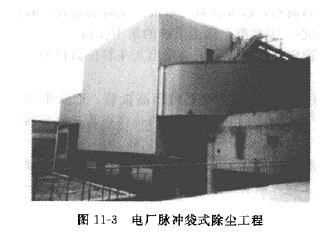

國內比較好台由電除塵器改造為脈衝袋式除塵器（見圖11-3),雖然在過程中出現了一些問 題，經過改進能夠安全可靠地運行，應該說取得了成功，並為國內同類型的工程積累了寶貴的 經驗。
