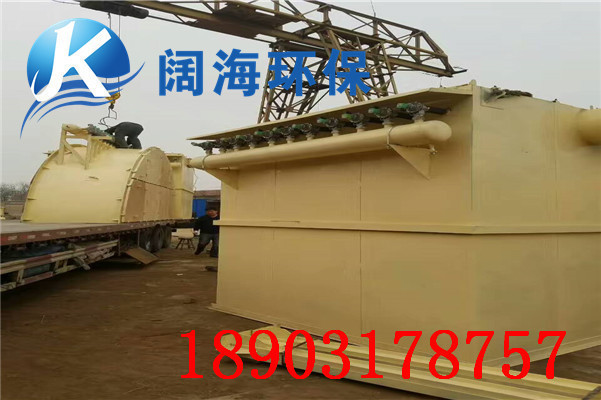

袋式除塵器結構原理

1
袋式除塵器也稱為過濾式除塵器，是一種幹式高效除塵器，它是利用纖維

編製物製作的袋式過濾元件來捕集含塵氣體中固體顆粒物的除塵裝置。其作用原理是塵粒在繞過濾布纖維時因慣性力作用與纖維碰撞而被攔截。細微的塵粒(粒徑為1微米或更小)則受氣體分子衝擊(布朗運動)不斷改變著運動方向，由於纖維間的空隙小於氣體分子布朗運動的自由路徑，塵粒便與纖維碰撞接觸而被分離出來。其工作過程與濾料的編織方法、纖維的密度及粉塵的擴散、慣性、遮擋、重力和靜電作用等因素及其清灰方法有關。濾布材料是布袋除塵器的關鍵，性能良好的濾布，除特定的致密度和透氣性外，還應有良好的耐腐蝕性、耐熱性及較高的機械強度。耐熱性能良好的纖維，其耐熱度目前已可達到250—350℃。 袋式除塵器按其清灰方式的不同可分為：振動式、氣環反吹式、脈衝式、聲波式及複合式等五種類型。其中脈衝反吹式根據反吹空氣壓力的不同又可分為：高壓脈衝反吹和低壓脈衝反吹兩種。脈衝清灰袋式除塵器由於其脈衝噴吹強度和頻率可進行調節，清灰效果好，是目前世界上應用好為廣泛的除塵裝置。 脈衝反吹布袋除塵器原理圖，含塵氣體從袋式除塵器入口進入後，通過煙氣分配裝置均（jun1）勻分配進入濾袋，當含塵氣體穿過濾袋時，粉塵即被吸附在濾料上，而被淨化的氣體則從濾袋內排除。當吸附在濾料上的粉塵達到一定厚度時，電磁閥開啟，噴吹空氣從濾袋出口處自上而下與氣體排除的相反方向進入濾袋，將吸附在濾袋外表麵的粉塵清落至下麵的灰鬥中。

脈衝反吹布袋除塵器基本結構

脈衝反吹布袋除塵器由濾袋組件、導流裝置、脈衝噴吹係統、出灰係統、控製係統、離線保護係統、箱體等組成。含塵氣體由導流管進入各單元室，在導流裝置的作用下，大顆粒粉塵分離後直接落入灰鬥、其餘粉塵隨氣流均（jun1）勻進入各倉室過濾區，過濾後的潔淨氣體透過濾袋經上箱體、提升閥、排風管排出。隨著過濾工況的進行，當濾袋表麵積塵達到一定厚度時，由清灰控製裝置(差壓或定時、手動控製)按設定程序關閉提升閥，控製當前單元離線，並打開電磁脈衝閥噴吹，抖落濾袋上的粉塵。落入灰鬥中的粉塵經由卸灰閥排出後，利用輸灰係統送出。
