一、概述

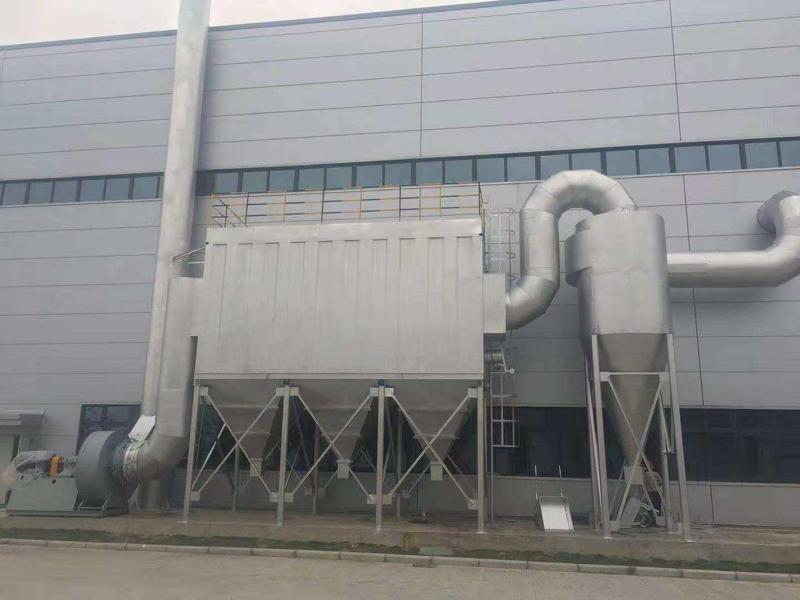

由於鑄造廠衝天爐除塵器是衝天爐除塵係統中的關鍵設備，它的工況效果，直接影響到整個係統的成敗，因此，對除塵器的設計、製造、安裝、調試和運行等每一個環節都需要精心安排。

我們綜合考慮和比較了大氣反吹布袋除塵器和脈衝反吹布袋除塵器的性能特點，為保證在各種環境條件下除塵器能長期、安全、穩定的工作，體現除塵器的價格性能比，決定采用包含了離線檢修功能的FMQD型離線清灰脈衝反吹布袋除塵器。

FMQD型離線清灰脈衝反吹布袋除塵器具有離線清灰、離線檢修、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。

隨著國家環保法規的修訂提高，以及人們環保意識的進一步增強，脈衝反吹布袋除塵器將成為煙氣除塵的設備。

二、衝天爐及煙氣參數

爐體容量及型式：10t衝天爐

鍋爐台數                          1台

衝天爐煙氣量                    46000m³/h

三、設計內容

車間外除塵管道的布置；

粉塵淨化設備（除塵器）設計；

輸灰係統設計；

控製係統設計；

除塵係統數設定及主要設備選型；

四、方案的設計依據及原則

1、設計依據

1.1貴廠家提供的有關資料；

1.2我公司在衝天爐行業除塵治理成功經驗；

1.3我公司所采取的先進工藝。

a、低阻、大流量係統工藝；

b、旋風分離器實用技術；

c、冷卻器的實用技術；

d、FMQD型離線清灰脈衝反吹布袋除塵器

2、設計原則

2.1不影響操作工藝為生產服務宗旨。

2.2滿足國家及行業對環保的要求並達標。

2.3所采用的技術經得起實踐檢驗，並能保證長期可靠穩定的運行。

2.4性價比優，一次投資少，長期運行費用低、效果好。

2.5兼顧企業發展規劃與現行的協調。

五、治理方案實施後環保性能指標：

1、除塵效率：＞99.8%

2、排放濃度：≤50mg/Nm³

六、粉塵治理方案

除塵器係統組成

壓縮空氣

↓

衝天爐煙氣→ 除塵管道→旋風分離器→冷卻器→ 袋式除塵器→ 主風機

↓                                          ↓         ↓

對空排放                                   輸灰係統      煙囪

七、對布袋除塵器的技術要求

1除塵器采用露天布置，按7度地震烈度設防，並考慮防雨、防凍、防風。

2要求除塵器含塵濃度≤50mg/Nm³

3布袋除塵器采用單列列多室布置

4采用壓縮空氣脈衝噴吹方案。

5除塵器濾袋采用氟美斯針刺氈。

6除塵器設有旁路煙道,以便啟動和事故時使用。

7采用PLC進行自動控製，並留有DCS接口。當自動控製發生事故時，可手動控製。
