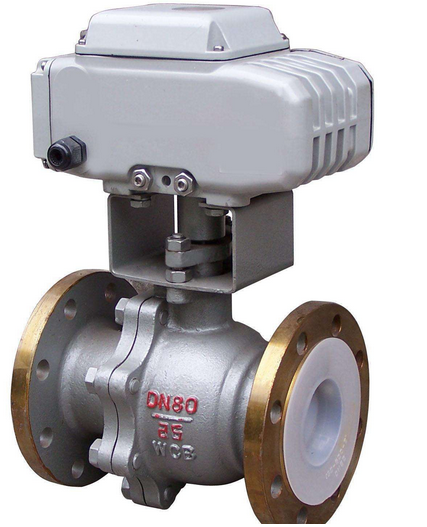

電動調節閥控製箱廣泛使用於交流50HZ，電壓500V以下電力係統作為消防水泵控製、潛汙泵控製、消防風機控製、風機控製、照明配電控製等，在使用安裝時需要按照以下10個標準步驟進行操作。調節閥屬於控製閥係列，主要作用是調節介質的壓力、流量、溫度等參數，是工藝環路中最終的控製元件。

（1）首先必須保證電動裝置機械部分已經調試完並且能正常工作。有關電動裝置機械部分的調試請見相關使用說明書。
（2）將您選購的控製箱按圖將其安裝固定。
（3）用電纜按參照本說明書所附電原理圖將控製箱端子和電動裝置的端子連接起來。在端子10號、11號接入輸入控製電流，正極接10號端子，負極接11號端子。在端子8號、9號接入一個電流表，正極“+”接8，負極“-”接9號。相關閱讀：KXBC礦用隔爆型閥門電動裝置控製箱
（4）把三相電源分別接到A、B、C、N端子上。
（5）手動調節：確認接線無誤後，接通電源，檢查控製箱是否設置在“手動”狀態，如果不是請按動轉換將控製箱設置為“手動”狀態。用手輪將電動閥門開啟至約50%開度。控製箱初次通電時按動開閥按鍵電動裝置運行有兩種可能：一種可能是按正確方向運行，閥開指示燈閃亮，電動裝置開向運行直至全開位置停止，閥開指示燈常亮。開度顯示自動設定為100%。按動關閥按鍵電動裝置關向運行，閥關指示燈閃亮，電動裝置關向運行直至全關位置停止，閥關指示燈常亮，開度顯示自動設定為0%。另一種可能是按錯誤方向運行，雖然閥開指示燈閃亮，但是電動裝置卻向關向運行，直至全關位置停止。出現這種情況不用急著調換電源相序，因為調節型控製箱具有電源相序自動邏輯校正功能。
（6）電源相序自動邏輯校正功能：當控製箱實際運行方向與正確方向悖行時，讓其運行到全關或全開位置，此時控製箱自動邏輯校正電源相序3秒鍾設定正確開度與方向。邏輯相序校正功能隻能用在調試過程中，如果相應的閥門很重要建議人工調整相序！
（7）自動運行：接入外控輸入信號，將控製箱設置成“自動”狀態，調節輸入信號，電動閥門應能自動根據輸入信號的變化而運行。至此控製箱與電動裝置的安裝調試完畢。
（8）電動裝置在開向或關向運行中，按動停按鍵電動裝置將停止在此即時位置。在電動裝置靜止狀態時按動此鍵為消音。
（9）每台控製箱配電應配備一台空氣開關。
（10）電裝廠家的控製電路不盡相同，但是在本控製箱中通過端子接線的不同組合均可（訂貨說明）得到解決。
