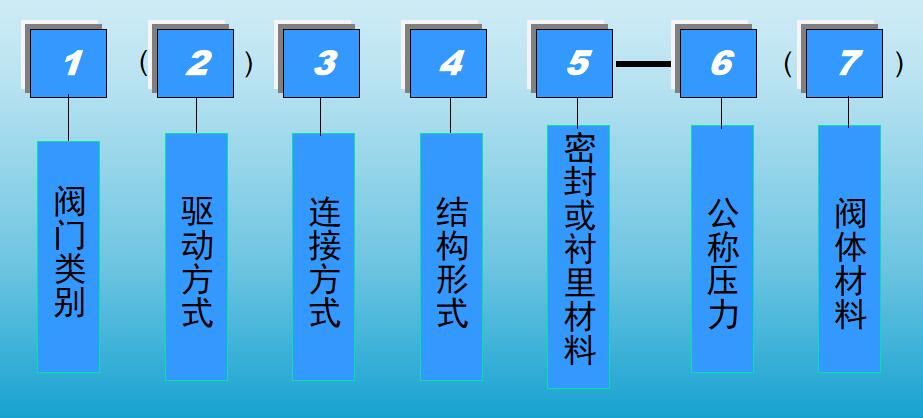

為了便於認識選用,每種閥門都有一個特定的型號,以說明閥門的類別、驅動方式、連接方式、結構形式、密封麵和襯裏材料、公稱壓力及閥體材料,閥門的型號由七個單元組成,按下列順序編製。
1、閥門類別包括:
Z:閘閥
J:截止閥
X:旋塞閥
H:止回閥
Y:減壓閥
A:安全閥
Q:球閥
D:蝶閥
2、驅動方式包括:
3:蝸輪
4:正齒輪
6:氣動
7:液動
9:電動
對手輪、手柄式板手等直接傳動的閥門省略本單元
3、連接方式包括:
1:內螺紋
2:外螺紋
4:法蘭
6:焊接
4、結構形式(閘)包括:
1:明杆楔式單閘閥
2:明杆楔式雙閘板
3:明杆平行單閘板
4:明杆平行雙閘板
5:暗杆楔式單閘板
6:暗杆楔式雙閘板
5、密封麵和襯裏材料包括:
T:銅合金
H:不鏽鋼
Y:硬質合金鋼
X:橡膠
6、公稱壓力(kgf/cm2)
7、閥體材料:
對於PN≤1.6MPa的碳鑄鐵閥門或PN>2.5MPa的碳鋼閥門則略去本單元 。
舉例說明:
Z41H-16
其中:
Z——閘閥 驅動方式:手動
4——法蘭連接
1——明杆楔式單閘閥
H——密封圈或襯裏為不鏽鋼
16——公稱壓力16Kgf/cm2
閥體材料:碳鑄鐵閥門
