一、控製閥動作不靈活
隻有控製閥開關自如、靈敏可靠,才能有效控製排汙主閥打開或關閉,實現定時排汙,保證壓縮機正常工作。
在該閥國產化前期使用過程中,有時出現電磁閥打開後,關閉時密封不嚴。拆檢後發現控製閥芯的導杆鏽跡斑斑,不能在鐵心中自如滑動,這是由於排汙時有油、水等髒物隨氣一起進入導杆與鐵心之間的間隙,會使導杆產生鏽蝕。

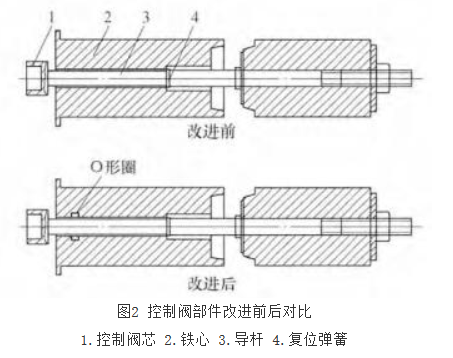

對控製閥部件結構進行改進,在鐵心的下部加一O形密封圈,保證沒有油、水等髒物進入導杆與鐵心之間的間隙。從而達到控製閥芯在鐵心中自如滑動,保證了空壓機排汙可靠。
二、整流二極管被擊穿
該電磁閥為直流電磁閥,220V交流電輸入,通過一橋式電路整流成20V直流作用於功率約30W的直流線圈上。通電後線圈產生電磁力作用到鐵心上,鐵心帶動控製閥芯推向閥座實現密封,電磁閥關閉。
電磁閥失電的瞬間,線圈上的電量要瞬時釋放會產生峰值很高的反向電壓,該電壓作用到整流二極管上有可能會擊穿二極管。為此選用耐高壓的二極管,並對橋式整流電路進行了改進,在橋式電路上與負載並聯一型號P6KE600 CA的雙向二極管,用來釋放上述峰值反向電壓以保護整流二極管。很好地解決了整流二極管被擊穿問題。
