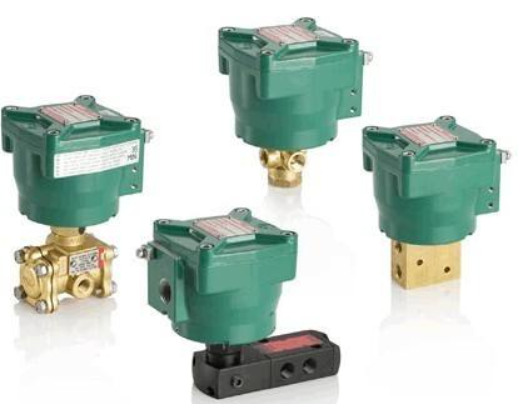

一、防爆電磁閥的原理
防爆電磁閥把設備可能點燃爆炸性氣體混合物的部件全部封閉在一個外殼內,其外殼能夠承受通過外殼任何接合麵或結構間隙,滲透到外殼內部的可燃性混合物在內部爆炸而不損壞,並且不會引起外部由一種、多種氣體或蒸氣形成的爆炸性環境的點燃,把可能產生火花、電弧和危險溫度的零部件均放入隔爆外殼內,隔爆外殼使設備內部空間與周圍的環境隔開。隔爆外殼存在間隙,因電氣設備呼吸作用和氣體滲透作用,使內部可能存在爆炸性氣體混合物。
二、防爆電磁閥的防爆等級
我國的防爆等級標準為"GB3836.1-2000爆炸性氣體環境用電氣設備",常見符號為"ExdⅠ/ⅡBT3" "Ex"為通用符號,表示explosive"d"表示次防爆型式為"隔爆型d". "Ⅰ"或"Ⅱ"表示電氣設備分類,Ⅰ為煤礦用電氣設備,Ⅱ為除煤礦外其它爆炸性氣體環境用設備.其中,Ⅱ類隔爆型"d”和本質安全型"i”電氣設備又分為ⅡA,ⅡB和ⅡC類. "T3"表示溫度組別(溫度組別*高表麵溫度℃T1:450T2:300T3:200T4:135T5:100T6:85).
三、防爆電磁閥選型
防爆電磁閥首先應該依次遵循安全性,可靠性,適用性,經濟性四大原則,其次是根據六個方麵的現場工況(即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇)
1.根據管道參數選擇電磁閥的:通徑規格(即DN)、接口方式
2.根據流體參數選擇防爆電磁閥的:材質、溫度組
3.根據壓力參數選擇防爆電磁閥的:原理和結構品種
4.電氣選擇:電壓規格應盡量優先選用AC220V、DC24較為方便。
5.根據持續工作時間長短來選擇:常閉、常開、或可持續通電.
