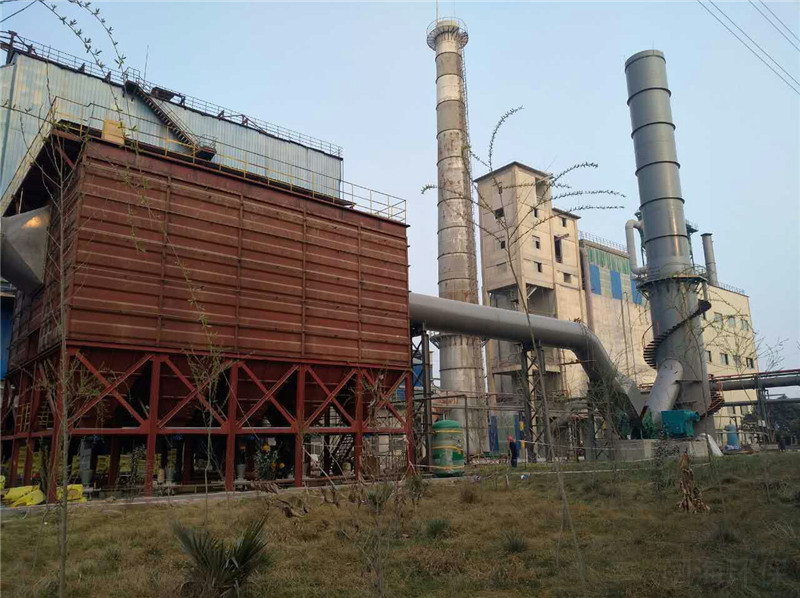

LCM長袋脈衝布袋除塵器介紹

公司生產LCM長袋脈衝布袋除塵器是我公司技術人員利用國內外先進的粉塵技術，成功開發出了一種新型高效長布袋除塵器，廣泛應用於電力，冶金，建材，化工等行業 鍋爐，煙塵和物料回收，除塵控製。 它是一種具有大風量，清洗效果好，除塵效率高，占地麵積小，運行平穩，性能可靠，維護方便的大型除塵設備。 產品采用模塊化生產，質量穩定。 已在電力，水泥，鋼鐵等行業得到成功應用，可廣泛應用於冶金，鑄造，電力，建築材料，礦山，化工等行業。

針對國內外燃煤鍋爐煙氣的除塵技術和除塵器配套設備現狀，經過廣泛分析，在已有LCM脈衝布袋除塵器成熟技術的基礎上，我們增加了一係列的保護和檢測係統，完整地設計出鍋爐用布袋除塵器，並且已經在眾多項目上得到了運用和檢驗（詳見用戶業績表）。

我公司推出的鍋爐用LCM長袋脈衝布袋除塵器應用了許多專有技術，這些專有技術得到了各設計院、專家的認同並獲得了實踐的考證。主要有：高效脈衝噴吹技術：進口新型低阻、高效、長壽命膜片電磁脈衝閥的合理選用，加上噴吹管的獨到設計和加工手段，使布袋除塵器的清灰方式得到了徹底的改變。

1、耐高溫濾料應用技術：結合我國燃煤鍋爐煙氣的特性，采用性價比高的PPS濾料，並對纖維作PTFE滲膜處理，解決了鍋爐煙氣溫度高，普通濾料不能承受及普通濾料使用壽命短的問題，同時兼顧了濾料的性能價格比。

2、LCM長袋脈衝布袋除塵器離線檢修技術：新型提升閥技術的應用，實現了除塵器的不停機檢修功能，（離線、在線清灰方式可任意選擇）。提升閥的保護裝置，免除了因提升閥問題導致的除塵器故障，從而保證了不會由於除塵器的原因影響鍋爐的運行。

3、LCM長袋脈衝布袋除塵器保護技術：內旁路係統、測溫測濕等在線檢測設備的運用，解決了鍋爐投油助燃及鍋爐故障時對除塵器的保護問題。

4、檢測、監控技術：針對鍋爐除塵  器使用特點，設置了煙氣溫度、除塵器運行壓力檢測、料位檢測、運行設備故障檢測等先進的在線檢測、監控設備，能完成布袋除塵器內所有的測量、監視、控製、報警及保護和聯鎖等功能，可隨時監控除塵器的運行。

5、LCM長袋脈衝布袋除塵器PLC可編程控製器技術：采用SIEMENS公司或者國內先進品牌提供的PLC可編程控製器進行控製, 具備與係統DCS的通訊接口，可以實現對布袋除塵器進行手/自動控製。

6、LCM長袋脈衝布袋除塵器設備的阻力控製：通過在設備設計上的一係列獨到考慮，從設備結構和濾料兩方麵保證設備整體阻力的安全和可靠。

以上一係列先進技術的運用，保證了我公司生產的LCM長袋脈衝布袋除塵器擁有的技術、的價格性能比。

LCM長袋脈衝布袋除塵器結構組成

LCM長袋脈衝布袋除塵器由除塵器本體、保護係統、壓縮空氣係統（包括儲氣罐、油水分離器、管路）、控製係統（包括儀器儀表、PLC櫃、MCC櫃、現場操作櫃）等組成。

係統主要設備：

4.2.1 LCM長袋脈衝布袋除塵器本體

結構框架及箱體------結構框架用於支撐除塵器本體、灰鬥及輸灰設備等；箱體包括上箱體、中箱體及灰鬥等

濾袋、籠骨和花板-----濾袋和籠骨組成了除塵器的濾灰係統；花板用於支撐濾袋組件和分隔過濾室（含塵段）及淨氣室，並作為除塵器濾袋組件的檢修平台；濾袋組件從花板裝入

進氣係統 ------包括進風導流總管、導流板、進風口電動調節閥

排氣係統 ------包括由排氣管道等組成的除塵器淨化氣體排放係統

卸灰係統 ------裝置於除塵器灰鬥上的加熱器等組成了除塵器的卸灰係統，下部可配接倉泵等輸灰設備

平台、欄杆、爬梯及手（氣）動閥門的檢修平台。

除塵器頂部防雨棚------用於保護電磁脈衝閥等除塵器頂部裝置

除塵器照明係統

4.2.2 保護係統，包括在線檢測裝置、內旁路係統裝置等。

4.2.3 壓縮空氣係統，包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源處理三聯件等。

4.2.4 控製係統，包括儀器儀表、以PLC可編程控製器為主體的除塵器主控櫃、現場操作箱、檢修電源箱、照明電源箱等。

LCM長袋脈衝布袋除塵器工作原理

LCM長袋脈衝布袋除塵器體淨化方法為外部過濾器，灰塵從排水管進入單元過濾室，並通過入口閥進入煙道氣流裝置上側的集塵器灰桶;通過分流和分流式流量分配裝置適當分流和自然流量分配，從下部均勻進入袋室，整個過濾室空氣分布均勻;空氣中的灰塵顆粒通過自然沉澱分離直接分離後落入灰桶，其餘灰塵在煙氣流量裝置的引導下進入過濾區域，吸附在外表麵的過濾袋。過濾清潔氣體通過過濾袋通過上箱，排氣管排放。由於采用較低的風向，袋底和入口底部留下相當高的高度，袋室空氣流速非常低，基本上終止了第二次粉塵的產生。

具有過濾條件，當袋子表麵的灰塵達到一定量的灰塵時，由清洗控製裝置（差壓或定時，手動控製）通過設置程序打開電磁脈衝閥注入，壓縮氣體很短的時間順序地通過各種脈衝閥通過噴嘴在噴嘴上引入幾倍量的空氣進入過濾袋，形成氣流，使袋從口袋到底部導致急劇的膨脹和衝擊振動，導致很強的清潔效果，擺脫袋子上的灰塵。

鍋爐點燃油，“四管”突發和煙霧溫度異常啟動旁路保護係統。

灰塵通過排放閥落入料鬥後排出，使用灰分輸送設施集中送貨。

LCM長袋脈衝布袋除塵器具有在線，離線兩種狀態清洗功能和在線維護功能。

LCM長袋脈衝布袋除塵器控製（含清洗控製）采用PLC控製。 整個除塵係統的控製是在無人值守的自動化控製下實現的，可以反饋到工廠大型係統，接受工廠大型係統的遙控。

LCM長袋脈衝布袋除塵器全部維護工作在除塵室內外執行機器，不必進入灰塵內部。
