特點
(1)整體結構比閘閥簡單,製造與維修、更換都較方便。
(2)密封麵不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封麵之間無相對滑動,因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。
(3)啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
(4)流體阻力大,開啟和關閉時所需力較大。
(5)不適用於帶顆粒、粘度較大、易結焦的介質。
(6)調節性能較差。截止閥的種類按閥杆螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分,有直通式、直流式和角式。截止閥按密封形式分,有填料密封截止閥和波紋管密封截止閥。
工作原理

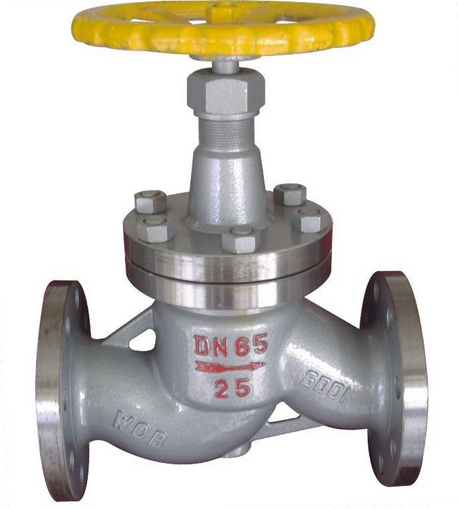

氨用截止閥屬於強製密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強製密封麵不泄漏。
當介質由閥瓣下方進入閥內時,操作力所需要克服的阻力,是閥杆和填料的磨擦力與由介質的壓力所產生的推力。關閥門的力比開閥門的力大,所以閥杆的直徑要大,否則會發生閥杆頂彎的故障。
近年來,從自密封氨氣截止閥出現後,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥杆的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。
液氨截止閥的流向,一律采用自上而下。截止閥開啟時,閥瓣的開啟高度,為公稱直徑的25%~30%時,流量已達到最大,表示閥門已達全開位置。所以截止閥的全開位置,應由閥瓣的行程來決定。
